昨天我们在上一篇文章中提到了停车场设施合理规划这一个问题，今天CAS小编在这里给大家举一个例子，这是之前与创安顺合作过的一位客户的地下车库交通设施方案，可以作为一个借鉴和参考。（如需了解具体方案带上您的车库图纸及周边信息咨询我们的设计部门）

深圳创安顺交通设备有限公司作为全国最大的交通设施生产厂家、停车场设施供应厂家、车库设计及施工承包商之一，在同行中具有很高的知名度和信誉度，十多年来始终如一的为客户提供一流的产品和众多堪称经典的车库设计及施工案例，在接下来的日子里创安顺将会以满足客户要求，做更好更有价值的地下车库为宗旨一如既往的提供更优质的产品，最合理的工程设计方案，最优秀的施工及一流的产品和专业、精湛、完善的服务，为客户创造长期的价值和潜在的增长而努力。

工程设计思路

1、设计依据

    地下车库图纸设计严格按照国家最新标准《道路交通标志和标线》（GB5768—1999）、《公安交通管理局停车场交通安全设施要求要点》、以贵公司提供平面图为依据，并根据实地测量数据，进行合理设计，能有效达到车辆停放安全便捷有序、车流顺畅自如、便于管理、控制及业主车辆安全、方便。

2、车位划线施工说明

1、CAS反光标志牌：

采用国际铝板加贴工程级反光膜，标志图案采用电脑割字、机器贴膜、工程人员便按照《停车场交通设施平面图》进行反光标志牌的摆放及用胶塞、螺钉、安装固定，室内停车场采用

“T”型吊架或悬臂式的支架进行对交通指示标牌用膨胀螺丝固定，室外停车场采用单立柱。“H”型架进行混泥土埋置法或膨胀螺丝固定、达到车辆正确行驶的目的。

2、车位划线工艺：

①划线线前地面必须清理干净（无尘、无污迹），且地面不潮湿；

②地面风干（表面干燥）；

③放线：按照施工图布置车位等标线，用滚筒涂上一层底漆定位车位及通道位置,等10分钟底漆干后即可划线；

④划线：在放好线的车位及通道上喷涂道路专涂料进行划线；

⑤养护：冷涂标线自然风干养护24-48小时，方可使用。

3、反光标志牌金属构件：

①“T”型悬牌吊架，用于吊悬标志牌。适用于室内停车场通道上安装。用膨胀螺丝固定于梁上或墙体上，引导车辆行驶。

② 橡胶减速路拱用膨胀螺丝固定车辆流交汇处或车场坡道处，强制性减低车速，使车辆低速安全通过。

③ 反光柱用膨胀螺丝固定于车辆转弯道及通道上，门边和需要受保护的设施外侧，可避免车辆碰撞或越界行驶；对车辆进行安全防范及引导；防护桩采用镀锌管包反光膜。

④ 凸镜在驾驶员视角受限的情况下，用膨胀螺丝或单立柱固定。有助于扩大驾驶员的视角范围。保证行车安全。采用进口真空镀膜，直径为800mm，清晰度高。

⑤地面交通反光标线，在停车场地面标划停车位线、通道线、导向箭头等交通安全设施和标志牌配合使用，管制和引导、规范疏导车流。

⑥车轮定位器用拉爆螺丝将挡轮胶固定在每一个车位相应的位置上。

施工范围

根据该工程现场情况，我们可知该项目主要包括地下一层停车场，主要涉及的配套车库设施如下：

标识部分：停车指示牌；车流方向指示牌；禁令牌。

标线部分：车位线、车位编号、导向线；通道线、道路分隔线。

安全防护及金属构件部分：车轮定位器、反光护角板；反光防护桩、减速路拱；挂牌立柱、限高标杆。

车库设计内容

1、立面标线

A．出入口诱导标

出入口诱导标在车辆驶入停车场入口时，为避免交通事故，起着诱导车辆行进路线作用，是地下停车场安全交通工程的基本配套设施。

规格：300×1200×1.2mm，

颜色：蓝白相间；

材料：国际铝板加贴工程级反光膜；

B．立柱、墙面警示线

立柱、墙面警示线在当车辆驶入停车场内，为避免交通事故，防止车辆碰撞墙面、柱体，另起着诱导车辆行进路线作用，是地下停车场安全交通工程的的基本配套设施。

规格：H=400mm，

颜色：黄黑相间；

材料：采用CAS耐磨防水高级油漆；

C．立柱、墙面诱导标

墙面警示线是当在车辆驶入停车场内，为避免交通事故，防止车辆碰撞墙面，是地下停车场安全交通工程的的基本配套设施。

规格：H=400mm，蓝白相间；

材料：采用CAS耐磨防水高级油漆；

2、标志、标牌

A．停车场出入口标志牌：

停车场出入口标志牌规定了该停车场对停放车辆的要求，以及停车场内的禁止行为。

并在标志牌中央注明“入口标志”、“出口标志”、‘限高、限速标志’及“停车场标志P”。

规格：6000×800mm；

材料：铝板加贴进口反光膜；

B．停车场入口标志牌

停车场入口标志牌是设在停车场入口处的警示标志。并在标志牌中央注明“入口标志”、“限高、限速标志”及“停车场标志‘P’”。

规格：2000×800mm；

材料：铝板加贴进口反光膜；

C．停车场出口标志牌

停车场出口标志牌是设在停车场出口处的导向警示标志，为了保证交通安全通常和“禁止驶入”标志一起使用。

规格：2400×800mm；

材料：铝板加贴进口反光膜；

D．出口指示标志牌

出口指示标志是设在停车场内，指示车辆出口的安全交通标志之一，是停车场基本配套设施。

规格：600×400mm；

材料：铝板加贴进口反光膜；

E．停车场标志牌

转弯指示、禁止转弯标志是设在停车场内，指示车辆前进、转弯等的安全交通标志之一，是停车场基本配套设施。

规格：φ600；

材料：铝板加贴工程级反光膜；

3、地面标线

A．停车场车位标线（以标准车位说明）

停车位标线是规定停车位的位置、大小、规格的交通设施之一，是地下停车场的必要设施之一。

规格： H＝150mm（实线为白色）

豪华车位：6000×3000mm，

标准车位：5000×2500mm，

微型车位4000×2000mm；

材料：标线采用热熔型反光涂料预混玻璃微珠和面撒玻璃微珠；

B．地面箭头

地面箭头是规定停车场内车辆行驶导向的标识。

规格：L=3000mm，白色；

材料：标线采用热熔型反光涂料预混玻璃微珠和面撒玻璃微珠；

C．车位号

对于车位固定用户统一管理的车位标识。

材料：采用车位号专用保思利喷漆；

4、停车场交通安全设施

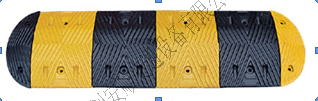

A．减速路拱

减速路拱是设在入口处或者坡道比较急处，提示司机的减速交通设施。

规格：350×250×50mm或500×350×40mm；

材料：高级耐磨橡胶；

B1．橡胶挡车器

橡胶挡车器是设在停车位顶端处的交通设施，在车辆和墙体之间起间隔作用，避免车辆和墙体碰撞。

规格：560×160×110；

材料：天然橡胶贴反光膜；

C1．防撞胶条

防撞胶条是设于立柱四角处，防止车辆和墙体碰撞时破坏车身和墙体的高弹胶条。

规格800×100×10mm；

材料：高级耐磨橡胶；

D．凸面镜

凸面镜设置在停车场出入口转弯处或车场里有急弯的地方，是停车场内的交通辅助设施。

规格：φ600或φ800mm；

材料：优质进口PC；

以上方案由创安顺提供。
